2. TARJETA MADRE

TARJETA MADRE

CONECTORES INTERNOS

1. ZOCALO O SLOT DEL PROCESADOR

En este slot se conecta el procesador, y sobre el procesador se conecta el dispersor y el abanico que se encargan de enfriar el procesador y mantenerlo a una temperatura operacional adecuada.

2. CONECTORES IDE

Es el conector para agregar discos duros y/o unidades ópticas a nuestro equipo, hay dos conectores: uno para el canal primario y otro para el canal secundario, cada canal soporta dos unidades IDE por medio de un cable plano con 3 conectores, uno se conecta en la tarjeta madre y dos para 2 dispositivos IDE, uno es denominado Master (Maestro) que se conecta en el extremo del cable y el otro es denominado Slave (Esclavo), que se conecta en el conector del medio, todos los dispositivos IDE tienen jumpers de configuración, donde se define si la unidad será Master o Slave, de modo que hay que tener en cuenta la posición del jumper del dispositivo así como el lugar del cable en que lo conectaremos.Para conectar el disco rígido y lectora de CD.

3. RANURAS DIMM

Dependiendo del modelo de nuestra tarjeta madre variara la cantidad de slots para memoria que tendrá, que pueden ser 2 o hasta 4 slots. Las ranuras DIMM se utilizan para conectar la memoria RAM.

4. CONECTOR PARA UNIDADES DE ALMACENAMIENTO FLEXIBLE

Es parecido al conector IDE, solo que es de menor tamaño, nos sirve para conectar unidades de diskettes, tanto de 3 ½ como de 5 ¼, actualmente este tipo de unidades fueron desplazados totalmente por los CD-ROM y por las unidades de disco portátiles, de modo que posiblemente nunca te toque instalar uno de estos dispositivos.



5. CONECTOR PARA FUENTE DE PODER

Nos sirve para conectar la Fuente de Poder, que es la encargada de alimentar eléctricamente los CD-ROMS, Floppy’s y Discos Duros así como de regular el voltaje para que pueda ser usado por la tarjeta madre y esta alimentar los slots PCI, AGP, USB, Procesador, Abanicos, Memoria, etc.

6. SLOTS O RANURAS PCI

Son slots de expansión que nos sirven para agregar funcionalidades nuevas a nuestro equipo, como son: tarjetas de red inalámbricas, más puertos USB, conectores para unidades Serial ATA, entre otras. Solo es necesario abrir nuestro equipo, instalar físicamente la tarjeta, prender nuestro equipo e instalar los drivers y software necesarios para el funcionamiento de la tarjeta.Para conectar las placas de sonido, video, módem, etc.


7. SLOT O RANURA AGP

Es un conector exclusivo para agregar tarjetas de video dedicadas, funciona a mayor velocidad que los conectores PCI, fue creado para evitar los cuellos de botella que ocurrían antes al conectar tarjetas de video a los slots PCI, ya que con el paso del tiempo, las tarjetas graficas comenzaron a aumentar la velocidad a la que trabajaban y el PCI comenzó a ser insuficiente, de modo que se creo este conector dedicado única y exclusivamente para añadir tarjetas de video.Para conectar solamente placa de video AGP (Puerto Acelerador Gráfico).

8. CHIPSET

El chipset es el corazón de la tarjeta madre, controla los canales IDE, el canal PCI, el canal AGP, además controla la coordinación memoria-cpu, en resumen, es el encargado de coordinar todos los componentes de la tarjeta madre.


9. PROCESADOR GRAFICO (puede o no tenerlo)

Si tu tarjeta madre tiene video integrado (es decir que no tiene una tarjeta de video dedicada conectada a un slot PCI, AGP o PCI Express) veras en tu motherboard un dispersor de calor pequeño y en algunos caso un abanico, debajo esta un procesador que se encarga de manejar los gráficos de la computadora, de modo que no es necesario invertir mas dinero para tener salida de video en nuestra PC (ya que las tarjetas de video dedicadas son mucho mas caras), por lo general, el video integrado es de bajo desempeño y la memoria de video es compartida con la memoria RAM del sistema.

10. CONECTOR SERIAL ATA O SATA (puede o no tenerlo)

Es un conector para los discos duros de tipo Serial, los discos duros tradicionales son Paralelos (ya hablamos que se conectan dos dispositivos por canal IDE). Este tipo de discos duros son mucho más rápidos que los PATA, entre muchos otros beneficios. Serial ATA o SATA es una interfaz de transferencia de datos entre la placa base y algunos dispositivos de almacenamiento, como puede ser el disco duro, u otros dispositivos de altas prestaciones que están siendo todavía desarrollados.

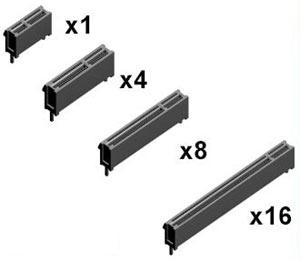

11. SLOT PCI EXPRESS (puede o no tenerlo)

Es la evolución del slot PCI, aunque actualmente se utiliza solo para tarjetas graficas de gama alta y no para otros dispositivos como el slot PCI.
Lógicamente, la velocidad de bus de este conector es mayor que la del PCI y que la del AGP. Dependiendo de la velocidad del conector (1x, 4x, 8x, 16x) varía el tamaóo del mismo.



12. BATERIA DEL CMOS

Es una pequeña pila que se encarga de mantener energizada la memoria del CMOS, la cual guarda la configuración de nuestro equipo, fecha y hora.


BIOS
Es un codigo del software que se localiza y reconoce todos los dispositivos nesesarios para cargar el sistema operativo en la RAM. Actua como interfaz entre el hardware y el sistema operativo.

CONECTORES EXTERNOS

1. CONECTOR PARA MOUSE Y TECLADO(PS/2)

Nos sirven para conectar el Mouse y el Teclado, los conectores son idénticos de modo que podemos conectar erróneamente nuestros dispositivos, afortunadamente están coloreados, el violeta es para conectar el teclado y el verde es para conectar el ratón.

2. PUERTO SERIAL MACHO CON 9 PINES (Puede o no tenerlo)

Antes de la existencia de los puertos PS/2, el puerto serial nos servia para conectar ratones y otros dispositivos (lectores de código de barras, scanners, modems, etc.), actualmente, la mayoría de las tarjetas madres nuevas no traen este puerto.

3. CONECTOR PARA MONITOR O PUERTO VGA HEMBRA CON 15 PINES

Si tu tarjeta madre trae video integrado traerá este conector, sino, el conector vendrá en la tarjeta de video, pero a fin de cuentas toda computadora lo tiene, y se puede identificar por el color azul. Nos sirve para conectar el monitor a nuestra PC.
VGA= ACELERACION GRAFICA DE VIDEO

4. PUERTO PARALELO (LPT1)HEMBRA CON 25 PINES


Principalmente se usa para conectar impresoras a nuestro equipo, aunque hay otros dispositivos que se pueden conectar ahí. En la actualidad la mayoría de las impresoras se conectan por USB, pero impresoras matriciales aun utilizan este conector. Lo podemos identificar por su color rosa.

5. PUERTOS USB

Son conectores para conectar toda clase de dispositivos a nuestra PC como: Discos Duros externos, memorias USB, cámaras web, Mouse, teclados, etc. Sus siglas significan Universal Serial Bus (Bus Serial Universal) y con universal se refiere a que cualquier cosa se puede conectar ahí, además tiene la caracteristica de que lo que conectes es reconocido de inmediato por la computadora (el famoso Plug and Play), aunque en ocasiones requerirás de drivers.

6. CONECTOR ETHERNET (RJ-45)

Es el conector de red, nos sirve para conectar el MODEM para tener servicio de Internet, o para formar parte de una red casera o de un equipo de trabajo, que a su vez pueden o no darnos servicio de Internet.

7. CONECTORES DE AUDIO

Proporcionan salida de audio (para conectar las bocinas), entrada de audio (para poder grabar audio en tu computadora y conector para el micrófono (para hacer karaoke con tus amigos :P). Están identificados por colores siendo el color rosa para la entrada del micrófono, el verde para la salida de audio (bocinas) y azul para la entrada de audio.

MODEM TELEFONICO (RJ-11) [Puede o no tenerlo]

Antes de la llegada del Internet de Banda Ancha, la conexión a Internet se hacia usando la línea telefónica, de modo que debíamos de tener un MODEM externo, o usar el integrado a nuestra tarjeta madre. El conector nos permite conectar nuestra PC a la línea telefónica y así tener acceso a Internet.

CONECTOR IEEE 1394 O FIREWIRE (Puede o no tenerlo)

Es un conector de alta velocidad, se usa principalmente para conectar cámaras de video y transferir video de alta calidad.
